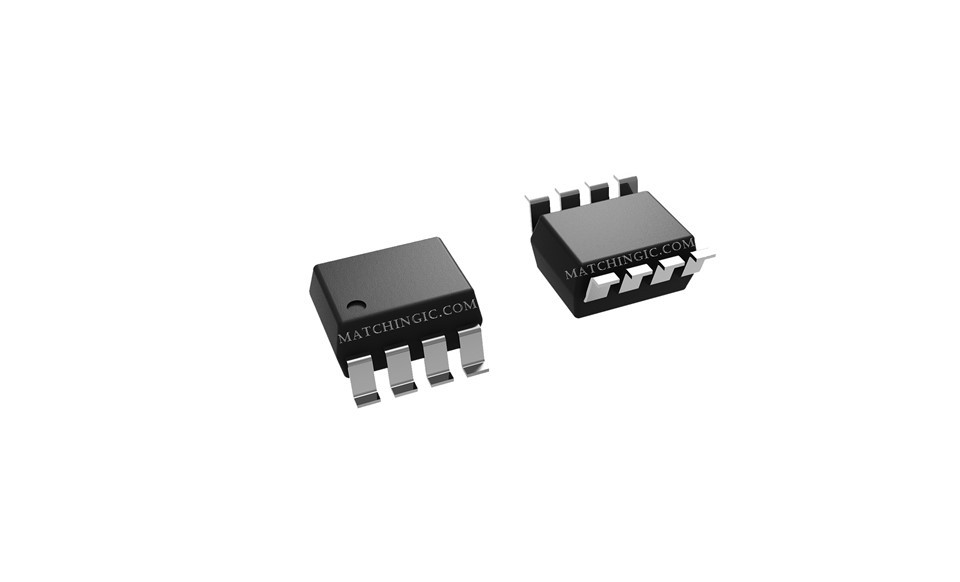

SFH6755T OPTOISO 4KV 2CH OPEN DRAIN 8SOIC
Kuvaus
Tekniset parametrit
Liittyvät tuotteet:
|
Valmistaja Osa |
SFH6755T |
SFH6755-X001T |
|
Stock |
40000 |
40000 |
|
Tuotteen tila |
Aktiivinen |
Aktiivinen |
|
Kanavien lukumäärä |
2 |
2 |
|
Jännite - Eristys |
4000 Vrms |
4000 Vrms |
|
Yhteisen tilan ohimenevä immuniteetti (min) |
100V/μs |
100V/μs |
|
Syöttötyyppi |
DC |
DC |
|
Lähtötyyppi |
Avaa keräilijä, Schottky |
Avaa keräilijä, Schottky |
|
Nykyinen - Lähtö / kanava |
50mA |
50mA |
|
Datanopeus |
10 MBd |
10 MBd |
|
Levitysviive tpLH / tpHL (max) |
100ns, 100ns |
100ns, 100ns |
|
Jännite – eteenpäin (Vf) (tyyppi) |
1.4V |
1.4V |
|
Virta - DC eteenpäin (jos) (maks.) |
20mA |
20mA |
|
Jännite - Syöttö |
4.5V ~ 5.5V |
4.5V ~ 5.5V |
|
Käyttölämpötila |
-40 astetta ~ 100 astetta |
-40 astetta ~ 100 astetta |
|
Paketti / kotelo |
SOP8 (3,9 x 1,27) |
SOP8 (3,9 x 1,27) |
|
Paketti |
Tape & Reel (TR) |
Tape & Reel (TR) |
Sovelluss:
• Mikroprosessorijärjestelmän käyttöliittymä
• PLC, ATE tulo/lähtöeristys
• Tietokoneen oheisliitäntä
• Digitaalinen kenttäväyläeristys: CC-Link, DeviceNet, Profibus, SDS
• Nopea A/D- ja D/A-muunnos
• AC-plasmanäyttöpaneelin tason siirto
• Multipleksoitu tiedonsiirto
• Digitaalinen ohjausvirtalähde
• Maasilmukan eliminointi
Yleinen kuvaus:
SFH675xT-sarja on kaksikanavainen 10 MBd optoerotin, joka hyödyntää tehokasta LED-tuloa yhdistettynä integroituun optiseen valodiodi-IC-ilmaisimeen. Ilmaisimessa on avoimen nielun NMOS-transisterilähtö, joka tarjoaa vähemmän vuotoja verrattuna avoimen kollektorin Schottky-transisterilähtöön. Sisäinen suojus tarjoaa taatun yhteismuotoisen transienttisuojan 5 kV/μs mallille SFH6756T ja 10 kV/μs mallille SFH6757T. On suositeltavaa käyttää 0,1 μF:n ohituskondensaattoria, joka on kytketty nastan 5 ja 8 väliin.
