PS9308L-E3-AX

Tämä komponentti on valmistettu Pb-vapaaksi tuotteeksi, joka vastaa nykyaikaisia ympäristöstandardeja ja edistää kestävää lähestymistapaa elektroniseen suunnitteluun.

Lähetä kysely

Kuvaus

Tekniset parametrit

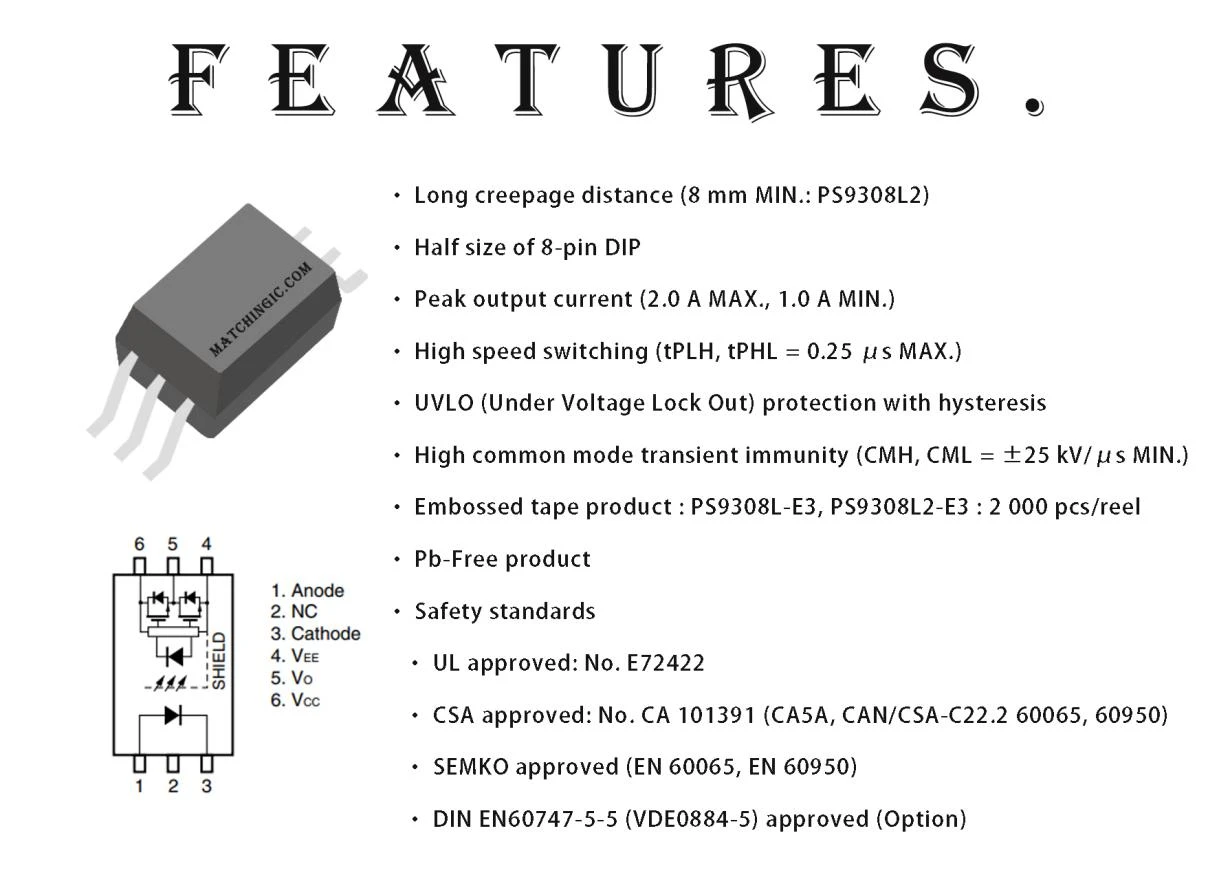

PS9308L-E3-AX optoerotinporttiohjain on huippuluokan komponentti, joka on suunniteltu tarkkuuteen ja luotettavuuteen elektronisissa sovelluksissa. Huomionarvoisia ominaisuuksia ovat vaikuttava 8 mm:n vähimmäisryömintäetäisyys, kompakti puolikokoinen rakenne ja huippulähtövirta 1.0 A - 2.0 A. Sen nopeat kytkentäominaisuudet, enintään 0,25 μs tPLH:lle ja tPHL:lle varmistavat nopean ja tarkan ohjauksen. Lisäksi laitteessa on Under Voltage Lock Out (UVLO) -suojaus, joka tarjoaa joustavuuden jännitteenvaihteluita vastaan. PS9308L-E3-AX toimii erinomaisesti haastavissa sähköympäristöissä, sillä sen yhteismuotoinen transienttihäiriönsieto on vähintään ±25 kV/μs. Pakattu kohokuvioidulle nauhalle, jossa on 2,000 kappaletta per kela, se noudattaa Pb-free-standardeja ja täyttää tiukat turvallisuushyväksynnät, mukaan lukien UL, CSA, SEMKO ja DIN EN60747-5-5 (VDE{{23). }}). Yhteenvetona voidaan todeta, että tämä optoerotinporttiohjain tarjoaa optimaalisen suorituskyvyn, joten se on ihanteellinen valinta monenlaisiin elektronisiin sovelluksiin.

product-1208-886

Liittyvät tuotteet:

Valmistaja Osa	PS9308L-AX	PS9308L-E3-AX	PS9308L-V-AX
Kuvaus	OPTOISO IGBT MOSFET -OHJAIN	OPTOISO IGBT MOSFET -OHJAIN	OPTOISO IGBT MOSFET -OHJAIN
Varasto	50000	50000	50000
Tuotteen tila	Aktiivinen	Aktiivinen	Aktiivinen
Tekniikka	Optinen kytkentä	Optinen kytkentä	Optinen kytkentä
Kanavien lukumäärä	1	1	1
Jännite - Eristys	5000 Vrms	5000 Vrms	5000 Vrms
Yhteisen tilan ohimenevä immuniteetti (min)	25kV/μs	25kV/μs	25kV/μs
Levitysviive tpLH / tpHL (max)	250ns, 250ns	250ns, 250ns	250ns, 250ns
Pulssin leveyden vääristymä (maks.)	100ns	100ns	100ns
Virta - Lähtö korkea, matala	1.5A,1.5A	1.5A,1.5A	1.5A,1.5A
Virta - Huipputeho	1.5A	1.5A	1.5A
Jännite – eteenpäin (Vf) (tyyppi)	1.56V	1.56V	1.56V
Virta - DC eteenpäin (jos) (maks.)	25mA	25mA	25mA
Jännite - Lähtösyöttö	15V ~ 30V	15V ~ 30V	15V ~ 30V
Käyttölämpötila	-40-C ~ 110-C	-40-C ~ 110-C	-40-C ~ 110-C
Paketti / kotelo	SDIP6 (6,8 x 1,27)	SDIP6 (6,8 x 1,27)	SDIP6 (6,8 x 1,27)
Paketti	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)

SOVELLUKSET:

• IGBT% 2c teho MOS FET portti ohjain

• Teollinen invertteri

• IH (induktiolämmitys)

KUVAUS:

PS9308L ja PS9308L2 ovat optisesti kytkettyjä isolaattoreita, jotka sisältävät GaAlAs-LEDin tulopuolella ja valokuvadiodin, signaalinkäsittelypiirin ja tehonlähtötransistorin lähtöpuolella yhdellä sirulla. PS9308L ja PS9308L2 ovat 6-nastaisessa muovisessa SDIP:ssä (Shrink Dual In-line Package). PS9308L2:ssa on 8 mm virumisetäisyys. Muovisen 6-nastaisen SDIP:n kiinnitysalue on puolet 8-nasta DIP:stä. PS9308L ja PS9308L2 on suunniteltu erityisesti korkeaa yhteismuotoista transienttihäiriötä (CMR) ja suurta kytkentänopeutta varten. Se soveltuu IGBT- ja MOS-FET-laitteiden ohjaamiseen. PS9308L on lyijytaivutustyyppinen (Gull-wing) pinta-asennukseen. PS9308L2 on lyijytaivutustyyppinen pitkä ryömintäetäisyys (Gull-wing) pinta-asennukseen.
