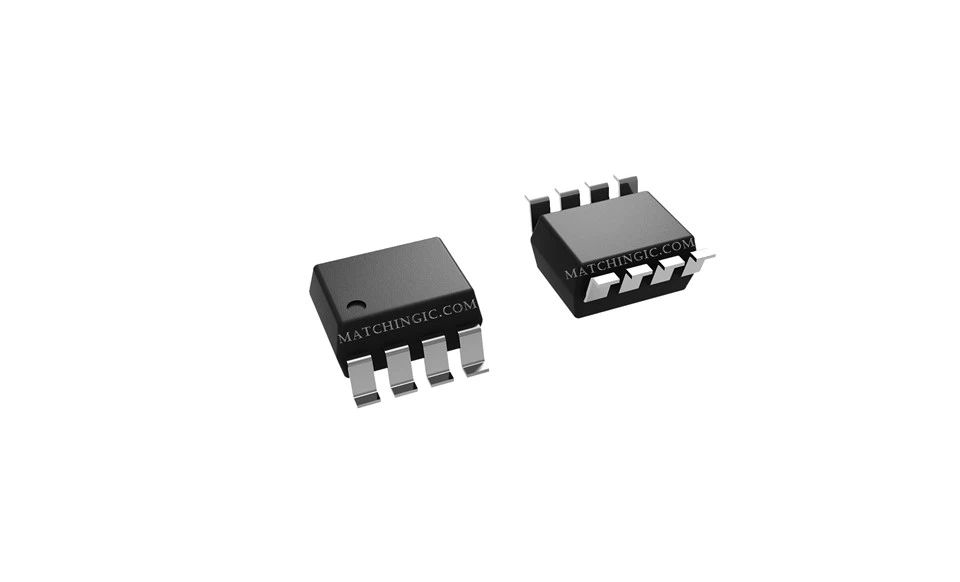

SN65HVD255DR
Kuvaus
Tekniset parametrit
SN65HVD255DR CAN-lähetin-vastaanotin tarjoaa vankan ratkaisun ohjainalueverkkoihin (CAN) ISO11898-2-standardien mukaisesti. Hyödyntämällä Turbo CAN -tekniikkaa, se tarjoaa lyhyet ja symmetriset etenemisviiveet, lisää ajoitusmarginaalia ja tukee suurempia tiedonsiirtonopeuksia CAN-verkoissa. Sen laaja I/O-jännitealue sopii sekä 33-V että 5-V MCU:ille, mikä varmistaa joustavuuden järjestelmän suunnittelussa. Lähetin-vastaanotin käyttäytyy ihanteellisesti passiivisena ollessaan ilman virtaa, ja se toimii häiriöttömästi virransiirron aikana. Kattavat suojaominaisuudet, mukaan lukien HBM ESD-suojaus, väylävikasuojaus, alijännitesuoja ja lämpösammutus, lisäävät laitteen luotettavuutta haastavissa ympäristöissä. Tiettyjen ominaisuuksien sisällyttäminen SN65HVD257-muunnelmaan parantaa entisestään diagnostiikkaominaisuuksia. SN65HVD255DR:n toimintaominaisuudet ovat -40 astetta 125 astetta, joten se erottuu monipuolisena ja luotettavana valinnana suunnittelijoille, jotka etsivät edistynyttä suorituskykyä CAN-sovelluksissa.
Liittyvät tuotteet:
|
Valmistaja Osa |
SN65HVD255DR |
|
Kuvaus |
IC LÄHETINPUOLIKKO 1/1 8SOIC |
|
Stock |
7314 |
|
Sarja |
-- |
|
Tuotteen tila |
Aktiivinen |
|
Tyyppi |
Lähetin-vastaanotin, eristetty |
|
pöytäkirja |
CAN-väylä |
|
Ohjainten/vastaanottimien määrä |
1/1. |
|
Duplex |
Puoli |
|
Vastaanottimen hystereesi |
200 mV |
|
Datanopeus |
1 Mbps |
|
Jännite - Syöttö |
4.5V ~ 5.5V |
|
Käyttölämpötila |
-40 astetta ~ 125 astetta |
|
Paketti / kotelo |
8-SOIC |
|
Paketti |
Tape & Reel (TR) |
Sovellukset:
• 1-Mbps-toiminta erittäin kuormitetuissa CAN-verkoissa aina 10-kbps:iin asti TXD DTO:ta käyttävissä verkoissa
• Teollisuusautomaatio, ohjaus, anturit ja käyttöjärjestelmät
• Rakennus-, turvallisuus- ja ilmastointiautomaatio
• Telecomin tukiaseman tila ja ohjaus
• SN65HVD257: Toiminnallinen turvallisuus redundanttien ja monitopologisten CAN-verkkojen kanssa
• CAN-väylästandardit, kuten CANopen, DeviceNet, NMEA2000, ARNIC825, ISO11783 ja CANaerospace
Kuvaus:
Tämä CAN-lähetin-vastaanotin täyttää ISO1189-2 High Speed CAN (Controller Area Network) Physical Layer -standardin. Se on suunniteltu yli 1 Mbps:n tiedonsiirtonopeuksille CAN:lle lyhyissä verkoissa sekä parannetulle ajoitusmarginaalille ja korkeammille tiedonsiirtonopeuksille pitkissä ja paljon kuormitetuissa verkoissa. Laitteessa on monia suojausominaisuuksia laitteen ja CAN-verkon kestävyyden parantamiseksi. SN65HVD257-laite lisää lisäominaisuuksia, jotka mahdollistavat redundanttien ja multitopologisten verkkojen helpon suunnittelun vikailmoituksella, mikä parantaa CAN-järjestelmän toiminnallista turvallisuutta.
