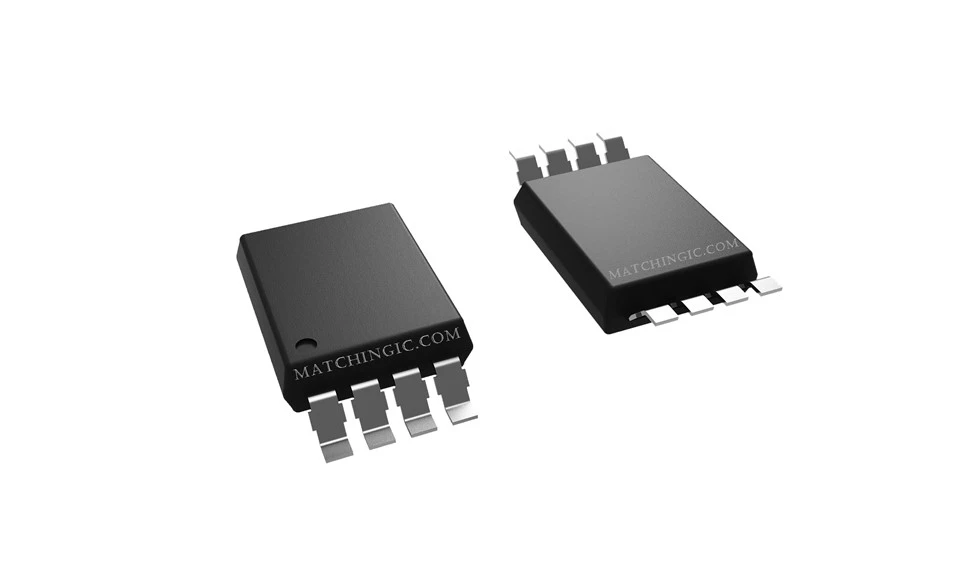

ISO7720FDWVR

• Teollisuusautomaatio

• Moottorin ohjaus

• Virtalähteet

• Aurinkoinvertterit

• Lääketieteelliset laitteet

ISO772x-laitteet ovat tehokkaita, kaksikanavaisia ​​digitaalisia isolaattoreita, joiden eristysluokitus on 5000 VRMS (DW- ja DWV-paketit) ja 3000 VRMS (D-paketti) UL 1577 -standardin mukaan. Tämä tuoteperhe sisältää laitteita, joilla on vahvistetut VDE-, CSA-, TUV- ja CQC-eristysluokitukset. .ISO7721B-laite on suunniteltu sovelluksiin, jotka vaativat vain peruseristysluokituksia.

ISO772x-laitteet tarjoavat korkean sähkömagneettisen häiriönsietokyvyn ja alhaiset päästöt pienellä virrankulutuksella, samalla kun ne eristävät CMOS- tai LVCMOS-digitaaliset I/O:t. Jokaisessa eristyskanavassa on logiikkatulo- ja lähtöpuskuri, jotka on erotettu kaksinkertaisella kapasitiivisella piidioksidi (SiO2) -eristeellä. ISO7720-laitteessa on molemmat kanavat samassa suunnassa, kun taas ISO7721-laitteessa on molemmat kanavat vastakkaiseen suuntaan. Jos tuloteho tai signaali häviää, oletuslähtö on korkea laitteissa, joissa ei ole päätettä F, ja matala laitteille, joissa on pääte F. Katso lisätietoja kohdasta Laitteen toimintatilat.

Näitä laitteita käytetään yhdessä eristettyjen virtalähteiden kanssa, ja ne auttavat estämään dataväylien, kuten RS-485, RS-232 ja CAN, kohinavirtoja vahingoittamasta herkkiä piirejä. Innovatiivisten sirusuunnittelun ja asettelutekniikoiden ansiosta ISO772x-laitteiden sähkömagneettista yhteensopivuutta on parannettu merkittävästi järjestelmätason ESD-, EFT-, ylijännite- ja päästöjen yhteensopivuuden helpottamiseksi. ISO772x-laiteperhe on saatavana 16-pin SOIC laajarunkoisena (DW), 8-pin SOIC laajarunkoisena (DWV) ja 8-pin SOIC kapearunkoisena (D) paketteina.
