ISO6761DWR

• Virtalähteet

• Verkko, sähkömittari

• Moottorikäytöt

• Tehdasautomaatio

• Rakennusautomaatio

• Valaistus

• Kodinkoneet

ISO676x-laitteet ovat tehokkaita, kuusikanavaisia ​​digitaalisia isolaattoreita, jotka ovat ihanteellisia kustannusherkkään sovelluksiin, jotka vaativat jopa 5000 VRMS-eristysluokitusta UL 1577 -standardin mukaan. Nämä laitteet ovat myös VDE:n, TUV:n, CSA:n ja CQC:n sertifioimia.

ISO676x-laitteet tarjoavat korkean sähkömagneettisen häiriönsietokyvyn ja alhaiset päästöt pienellä virrankulutuksella, samalla kun ne eristävät CMOS- tai LVCMOS-digitaaliset I/O:t. Jokaisessa eristyskanavassa on logiikkatulo- ja lähtöpuskuri, joka on erotettu TI:n kaksinkertaisella kapasitiivisella piidioksidi (SiO2) -eristeellä. ISO676x-laiteperhe on saatavana kaikissa mahdollisissa pin-kokoonpanoissa siten, että kaikki kuusi kanavaa ovat samassa suunnassa tai yksi, kaksi tai kolme kanavaa ovat vastakkaisessa suunnassa, kun taas muut kanavat ovat eteenpäin. Jos tuloteho tai signaali häviää, oletuslähtö on korkea laitteille, joissa ei ole päätettä F, ja matala laitteille, joissa on pääte F. Katso lisätietoja kohdasta Laitteen toimintatilat.

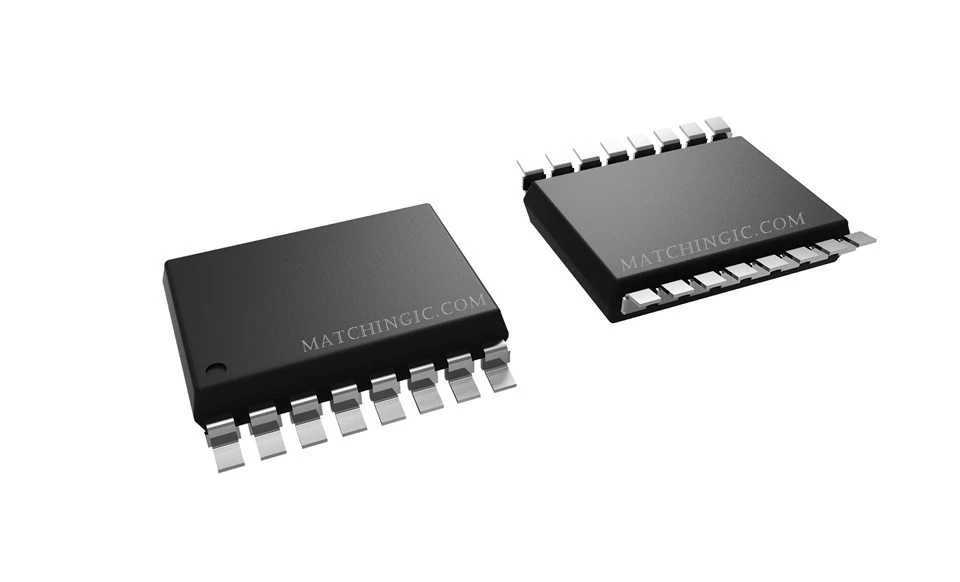

Näitä laitteita käytetään yhdessä eristettyjen virtalähteiden kanssa, ja ne auttavat estämään dataväylien, kuten UART:n, SPI:n, RS-485, RS-232 ja CAN:n, kohinavirtoja vahingoittamasta herkkiä piirejä. Innovatiivisten sirusuunnittelun ja asettelutekniikoiden ansiosta ISO676x-laitteiden sähkömagneettista yhteensopivuutta on parannettu merkittävästi, mikä helpottaa järjestelmätason ESD-, EFT-, ylijännite- ja päästöjen yhteensopivuutta. ISO676x-laiteperhe on saatavilla 16-pin SOIC-laajarunkoisena (DW) -paketina, ja se on pin-to-pin-päivitys vanhemmille sukupolville.
