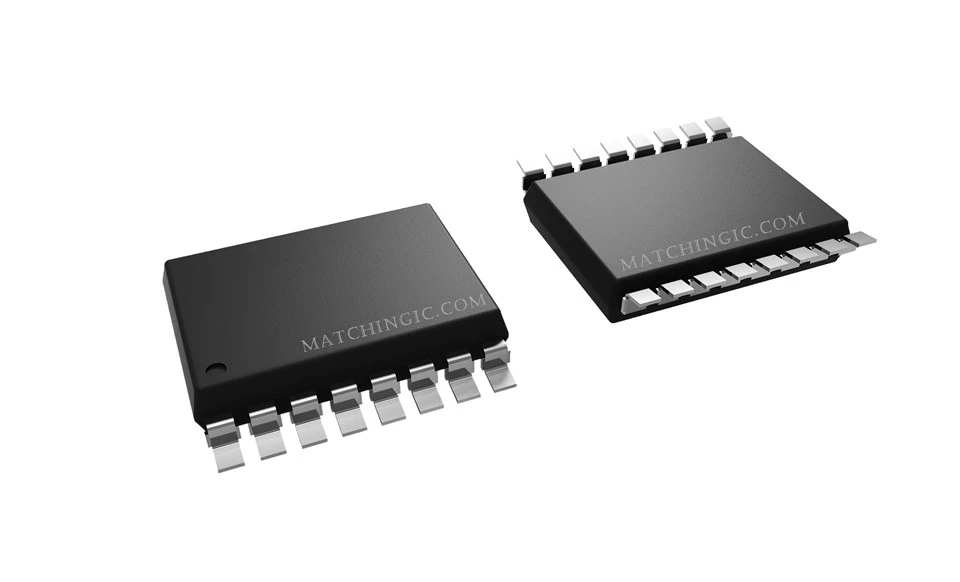

ADUM3442CRWZ-RL

· Nopea monikanavainen eristys

·SPI-liitännän/tiedonmuuntimen eristys

· Instrumentointi

ADuM344x¹Ne ovat nelikanavaisia ​​digitaalisia isolaattoreita, jotka perustuvat Analog Devices, Inc:n iCoupler®-tekniikkaan ja tukevat jopa 150 Mbps:n tiedonsiirtonopeutta. Yhdistämällä nopean CMOS:n ja monoliittisen ilmasydänmuuntajateknologian nämä eristyskomponentit tarjoavat erinomaiset suorituskykyominaisuudet, jotka ovat parempia kuin vaihtoehdot, kuten optoerotinlaitteet.

Välttämällä LEDien ja valodiodien käyttöä iCoupler-laitteet poistavat optoerottimiin yleisesti liittyvät suunnitteluvaikeudet. Tyypilliset optoerotinongelmat, jotka koskevat epävarmoja virransiirtosuhteita, epälineaarisia siirtofunktioita sekä lämpötila- ja käyttöiän vaikutuksia, eliminoidaan yksinkertaisilla iCoupler-digitaalisilla liitännöillä ja vakailla suorituskykyominaisuuksilla. Näillä iCoupler-tuotteilla ei tarvita ulkoisia ohjaimia ja muita erillisiä komponentteja.

Lisäksi iCoupler-laitteet kuluttavat kymmenesosan tai kuudesosan optoerottimien tehosta vertailukelpoisilla tiedonsiirtonopeuksilla.

ADuM344x-eristimet tarjoavat neljä erillistä eristyskanavaa useissa eri kanavakokoonpanoissa (katso tilausopas). ADuM344x toimii syöttöjännitteellä molemmilla puolilla 3.0 V - 5,5 V, mikä tarjoaa yhteensopivuuden alhaisemman jännitteen järjestelmien kanssa sekä mahdollistaa jännitteen muunnostoiminnon eristysesteen yli. Lisäksi ADuM344x tarjoaa alhaisen pulssinleveyden vääristymän ja tiukan kanavien välisen sovituksen. Toisin kuin muissa optoerotinvaihtoehdoissa, ADuM344x-eristimissä on patentoitu virkistysominaisuus, joka varmistaa tasavirran oikeellisuuden tulologiikkasiirtymien puuttuessa ja käynnistyksen/virrankatkaisun aikana.
