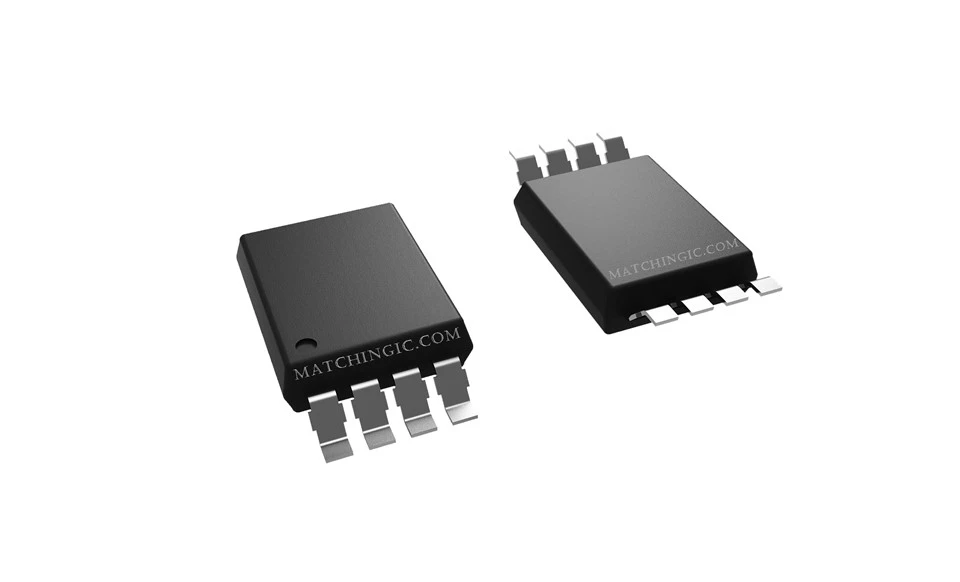

UCC5310MCDWVR

UCC5310MCDWVR-eristysportin ajuri on elektronisten komponenttien voimanpesä, joka tarjoaa runsaasti ominaisuuksia, vankan suorituskyvyn ja monipuoliset vaihtoehdot. Insinöörit voivat hyödyntää sen kykyjä optimoida suunnittelunsa useissa eri sovelluksissa ja varmistaa tehokkuuden, luotettavuuden ja pitkäikäisyyden.

Lähetä kysely

Kuvaus

Tekniset parametrit

UCC5310MCDWVR-eristetty porttiohjain on erittäin monipuolinen ja luotettava komponentti, joka tarjoaa joukon ominaisuuksia, kuten jaetun ulostulon, GND2:een viitatun UVLO:n ja Millerin kiinnitysvaihtoehdot. Se on saatavilla 8-pin D- ja DWV-paketeissa, ja siinä on 60 ns:n etenemisviive, 100 kV/μs vähintään CMTI ja vankka yli 40 vuoden eristyssulku. Siinä on laaja syöttöjännitealue, ohjaimen syöttöjännitteet jopa 33 V:iin ja negatiivinen 5 V:n käsittely tulonastoissa erilaisiin virtalähdekokoonpanoihin. CMOS-tulo ja käyttölämpötila-alue -40 astetta +125 astetta parantavat entisestään sen mukautumiskykyä, mikä tekee UCC5310MCDWVR:stä erinomaisen valinnan tarkkuutta, luotettavuutta ja pitkäikäisyyttä vaativiin sovelluksiin.

product-1264-1048

Liittyvät tuotteet:

Valmistaja Osa	UCC5310MCDWV	UCC5310MCDWVR
Kuvaus	DGTL ISO GATE DVR	DGTL ISO GATE DVR
Stock	30000	30000
Tuotteen tila	Aktiivinen	Aktiivinen
Tekniikka	Kapasitiivinen kytkentä	Kapasitiivinen kytkentä
Kanavien lukumäärä	1	1
Jänniteeristys	3000 Vrms	3000 Vrms
Yhteisen tilan ohimenevä immuniteetti (min)	100kV/us	100kV/us
Levitysviive tpLH / tpHL (max)	75ns, 75ns	75ns, 75ns
Virta - Lähtö korkea, matala	2.4A, 1.1A	2.4A, 1.1A
Jännite - Syöttö	13.2V ~ 33V	13.2V ~ 33V
Käyttölämpötila	-40-C ~ 125-C	-40-C ~ 125-C
Paketti / kotelo	WSOP8	WSOP8
Paketti	Tape & Reel (TR)	Tape & Reel (TR)

Sovellukset:

• Moottorikäytöt

• Korkeajännitteiset DC-DC-muuntimet

• UPS ja PSU

• HEV- ja EV-virtamoduulit

• Aurinkoinvertterit

Kuvaus:

UCC53x0 on perhe yksikanavaisia, eristettyjä porttiohjaimia, jotka on suunniteltu ohjaamaan MOSFETejä, IGBT:itä, SiC MOSFETejä ja GaN FETejä (UCC535{5}}SBD). UCC53x0S tarjoaa jaetun lähdön, joka ohjaa nousu- ja laskuaikoja erikseen. UCC53x0M yhdistää transistorin hilan sisäiseen puristimeen estääkseen Millerin virran aiheuttaman väärän käynnistyksen. UCC53x0E:n UVLO2 on viitattu GND2:een todellisen UVLO-lukeman saamiseksi.

UCC53x0 on saatavana 4 mm:n SOIC-8 (D) tai 8,5 mm SOIC-8 (DWV) -paketissa, ja se tukee eristysjännitettä 3 kVRMS:ään ja 5 kVRMS:ään asti. Näillä eri vaihtoehdoilla UCC53x{10}}-tuoteperhe sopii hyvin moottorikäyttöihin ja teollisuusvirtalähteisiin.

Verrattuna optoerottimeen, UCC53x0-perheellä on pienempi osien välinen vino, pienempi etenemisviive, korkeampi käyttölämpötila ja korkeampi CMTI.

Suositut Tagit: ucc5310mcdwvr, Kiina ucc5310mcdwvr valmistajat, toimittajat
