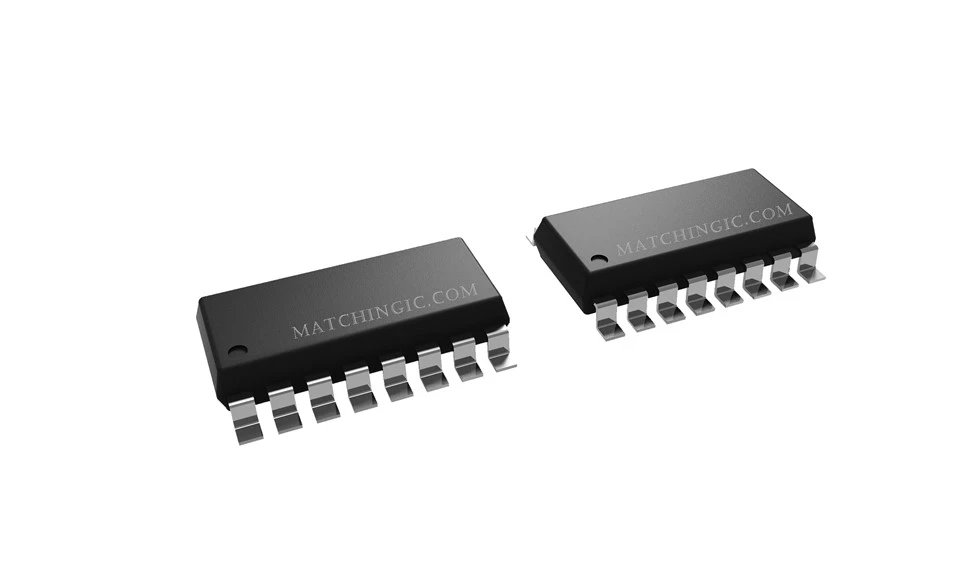

SI823H1CB-IS1R

SI823H1CB-IS1R eristysportin ohjain on korkean suorituskyvyn ratkaisu, joka on suunniteltu monenlaisiin sovelluksiin.

Lähetä kysely

Kuvaus

Tekniset parametrit

SI823H1CB-IS1R tarjoaa ominaisuuksia, kuten korkean eristyksen (jopa 5 kVRMS), parannetut turvallisuusvaihtoehdot, korkean lähtövirran (4.0 A), nopean etenemisviiveen (enintään 30 ns) ja vahvan sähkömagneettisen ja transienttisen häiriönsietokyvyn. . Siinä on ohjelmoitava kuollut aika ja kohinan suodatustoiminnot tarkan ja luotettavan ohjauksen varmistamiseksi. Se toimii laajalla lämpötila-alueella, ja se on saatavana useissa RoHS-yhteensopivissa paketeissa, mukaan lukien autoluokan vaihtoehdot, mikä tekee siitä monipuolisen ja luotettavan. Sovelluksia ovat teollisuusautomaatio, uusiutuvan energian järjestelmät, autoelektroniikka, moottorikäytöt, invertterit, kytkentävirtalähteet ja sähköajoneuvojen laturit. SI823H1CB-IS1R on ihanteellinen niille, jotka etsivät tehokasta ja luotettavaa eristettyä porttiohjainta.

product-1269-1103

Liittyvät tuotteet:

Valmistaja Osa	SI823H1CB-AS1	SI823H1CB-AS1R	SI823H1CB-IS1	SI823H1CB-IS1R
Kuvaus	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR
Stock	30000	30000	30000	30000
Tuotteen tila	Aktiivinen	Aktiivinen	Aktiivinen	Aktiivinen
Tekniikka	Kapasitiivinen kytkentä	Kapasitiivinen kytkentä	Kapasitiivinen kytkentä	Kapasitiivinen kytkentä
Kanavien lukumäärä	2	2	2	2
Jänniteeristys	2500 Vrms	2500 Vrms	2500 Vrms	2500 Vrms
Yhteisen tilan ohimenevä immuniteetti (min)	125kV/us	125kV/us	125kV/us	125kV/us
Levitysviive tpLH / tpHL (max)	30ns, 58ns	30ns, 58ns	30ns, 58ns	30ns, 58ns
Virta - Lähtö korkea, matala	4A, 4A	4A, 4A	4A, 4A	4A, 4A
Jännite - Syöttö	12V ~ 30V	12V ~ 30V	12V ~ 30V	12V ~ 30V
Käyttölämpötila	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C
Paketti / kotelo	SOP16	SOP16	SOP16	SOP16
Paketti	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)

Teolliset sovellukset:

• Virransyöttöjärjestelmät

• Moottorin ohjausjärjestelmät

• Eristetyt dc-dc-virtalähteet

• Valonohjausjärjestelmät

• Aurinko- ja teollisuusinvertterit

Autosovellukset:

• Sisäänrakennetut laturit

• Akunhallintajärjestelmät

• Latausasemat

• Ajoinvertterit

• Hybridisähköajoneuvot

• Akkukäyttöiset sähköajoneuvot

YLEINEN KUVAUS:

Si823Hx yhdistää kaksi erillistä porttiohjainta yhdeksi paketiksi suuritehoisiin sovelluksiin. Si823Hx sisältää laitteita, joissa on yksi tai kaksi ohjaustuloa itsenäisillä tai ylä-/alapuolen lähdöillä. Nämä ajurit voivat toimia 3.0 – 5,5 V VDD:n tulovirralla ja taajuusmuuttajan maksimisyöttöjännitteellä 30 V.

Si823Hx on ihanteellinen MOSFET- ja IGBT-moottoreiden käyttämiseen, joita käytetään monissa erilaisissa kytkentäteho- ja moottorinohjaussovelluksissa. Nämä ajurit käyttävät Skyworksin patentoitua piieristystekniikkaa, jotka tukevat jopa 5 kVRMS:ää 1 minuutin eristysjännitteellä. Tämä tekniikka mahdollistaa korkean CMTI:n (125 kV/µs), pienemmät etenemisviiveet ja vinoutumisen, vähän vaihtelua lämpötilan ja iän mukaan sekä alhaisen osien yhteensovituksen.

Pääteasteen ainutlaatuisessa arkkitehtuurissa on tehostin, joka tarjoaa paremman nostokyvyn kuormitusvirtakytkimen Millerin tasangolla, mikä tukee nopeampia käynnistysaikoja. Tämä ajuriperhe tarjoaa myös ainutlaatuisia ominaisuuksia, kuten ylikuumenemissuojan, ulostulon alijännitteen lukituksen (UVLO) vian havaitsemisen, kuolleen ajan ohjelmoitavuuden ja vikaturvalliset ajurit, joiden oletusarvo on alhainen tulopuolen tehon katoamisen varalta. Si823Hx-tuoteperhe tarjoaa pidemmän käyttöiän ja dramaattisesti paremman luotettavuuden verrattuna opto-kytkettyihin porttiohjaimiin.

Automotive Grade on saatavilla. Nämä tuotteet on rakennettu käyttämällä ajoneuvokohtaisia virtauksia kaikissa valmistusprosessin vaiheissa, jotta varmistetaan autoteollisuuden sovelluksissa vaadittava kestävyys ja alhainen viallisuus.
